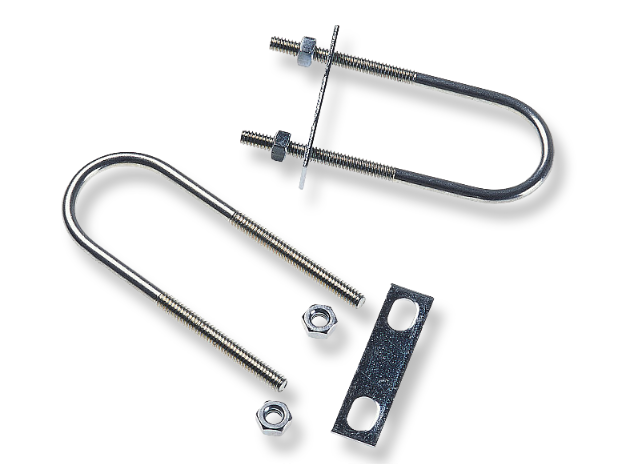

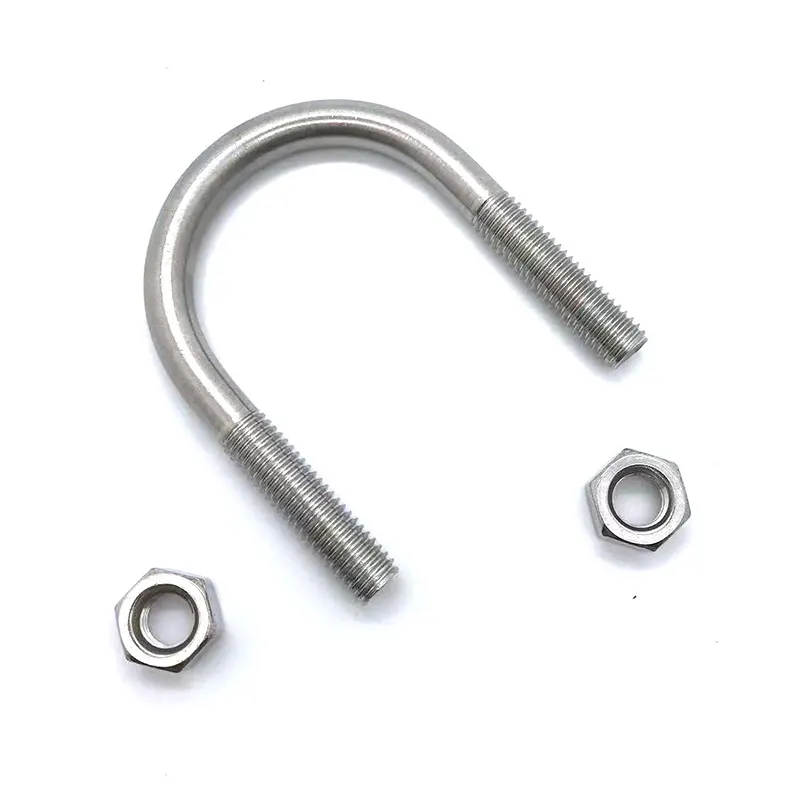

Los pernos en U se encuentran entre los sujetadores más utilizados en proyectos de fijación de tuberías, refuerzo de equipos y estructuras de acero. Con su diseño simple y alta adaptabilidad, se usan comúnmente en plomería, tuberías de protección contra incendios, tuberías de gas y montaje de equipos electromecánicos. Durante la construcción y adquisición reales, muchas personas a menudo encuentran problemas como fallas en la instalación, fuerza de sujeción insuficiente, oxidación, capacidad de carga inadecuada y aflojamiento o desprendimiento con el tiempo debido a una selección de especificaciones incorrecta. Entonces, ¿cómo se deben seleccionar exactamente las especificaciones para los pernos en U?

Formato de notación estándar para pernos en U
Notación general:Perno en U Diámetro de la tubería × Diámetro del vástago × Longitud total
Por ejemplo: U27 M8×100
27: Compatible con tubo de acero de diámetro exterior de 27 mm.
M8: Diámetro del vástago roscado de 8 mm
100: Longitud interna total de la base en forma de U (excluyendo la tuerca)
Todos los parámetros de selección se basan principalmente en el diámetro exterior de la tubería, la resistencia del vástago y el espacio de instalación disponible, no en el diámetro interior de la tubería. Este es el principio más fundamental de selección.
(I) Diámetro exterior de tubería compatible
El ancho interior del perno en U debe coincidir con el diámetro exterior de la tubería. Esto es fundamental para una selección exitosa y la fuente de error más común; En ningún caso la selección debe basarse en el diámetro interior de la tubería. Para adaptarse a los tamaños estándar de tuberías de ingeniería, la industria ha establecido un sistema estandarizado de especificaciones de pernos en U que son compatibles con la gran mayoría de tuberías de acero galvanizadas, soldadas y sin costura. Las correspondencias específicas se muestran en la siguiente tabla:
| Diámetro nominal (DN) | Diámetro exterior (mm) | Tamaño del perno en U |
| DN15 | 21.3 | U22 |
| DN20 | 26.8 | U27 |
| DN25 | 33.7 | U34 |
| DN32 | 42.4 | U43 |
| DN40 | 48.3 | U48 |
| DN50 | 60.3 | U60 |
Para tuberías no estándar, como PVC, tuberías de plástico PE y tuberías redondas de acero inoxidable, no es necesario consultar los modelos de diámetro de tubería; simplemente mida el diámetro exterior real de la tubería para seleccionar el tornillo en forma de U correspondiente. Al mismo tiempo, se debe prestar especial atención al margen de selección de tuberías aisladas: si la tubería está envuelta en una capa aislante y una capa protectora, el espesor combinado de la capa aislante en ambos lados debe agregarse al diámetro exterior de la tubería antes de seleccionar la especificación; de lo contrario, las abrazaderas pueden ser demasiado pequeñas para sujetar firmemente la tubería.
(II) Tamaños de rosca de tornillo
Los tamaños de rosca comunes para pernos en U son M6, M8, M10, M12 y M16. Los diferentes tamaños corresponden a diferentes capacidades de carga máxima y aplicaciones. Se debe seleccionar el tamaño adecuado en función del peso del objeto a asegurar y las condiciones de carga para evitar riesgos de seguridad causados por una capacidad de carga insuficiente.
| Especificaciones del hilo | Carga máxima típica por hilo | Calificación del escenario de aplicación | Casos de uso típicos |
| M6 | - | Montaje ultraligero | Conducto pequeño, microtubería |
| M8 | ≤150kg | Montaje ligero | Tuberías de agua domésticas estándar, conductos eléctricos de pequeño diámetro y sistemas de tuberías livianos |
| M10 | ≤280kg | Proyectos de Ingeniería de Mediana Escala | Tuberías de protección contra incendios, tuberías de gas y soportes para equipos estándar |
| M12 | ≤450kg | Aplicaciones de servicio pesado | Tuberías de gran diámetro, grandes estructuras de acero y equipos pesados. |
| M16 | - | Aplicaciones de servicio extremo | Tuberías de diámetro extragrande, estructuras de acero de alta resistencia y equipos de gran escala |
(III) Longitud total del tornillo
La longitud total de un perno en U determina directamente el grosor de la placa de soporte que puede acomodar y el espacio libre de instalación requerido. La selección inadecuada de la longitud puede provocar problemas como roscas insuficientes para que se enganche la tuerca, fallas al asegurar el sujetador o protuberancia excesiva del tornillo. La fórmula para calcular la longitud total adecuada es: Longitud total = Diámetro exterior de la tubería + Espesor de la placa de soporte + Espacio libre de instalación en ambos lados. En las prácticas de construcción estándar, se reserva un margen de montaje de 20 a 30 mm en cada lado para acomodar arandelas, arandelas elásticas y tuercas, lo que garantiza una fijación segura.
Especificaciones para seleccionar grados de resistencia
El grado de resistencia de los pernos en U debe adaptarse adecuadamente a la intensidad de vibración y los requisitos de carga de las condiciones de funcionamiento. Para líneas estándar de plomería y calefacción, así como para fijaciones de tuberías estáticas sin vibración frecuente, los pernos en U galvanizados de grado 4.8 convencionales son suficientes para cumplir con los requisitos operativos; En escenarios de carga dinámica, como soportes de soporte de equipos, tuberías vibratorias y fijaciones de tuberías a gran altitud, se aplican requisitos más altos en cuanto a resistencia de los pernos y resistencia a la fatiga. Se deben utilizar pernos de alta resistencia de grado 8.8 para mitigar eficazmente los riesgos de rotura de roscas y fracturas causados por vibraciones a largo plazo; Los pernos en U de acero inoxidable cumplen con los grados estándar de la industria: el grado 304 corresponde a A2-70 y el grado 316 corresponde a A4-70, lo que los hace adecuados para diversas aplicaciones resistentes a la corrosión y de alta resistencia.

Resumen
1. Mida el diámetro exterior real de la tubería; si hay aislamiento, agregue el espesor del aislamiento para seleccionar el diámetro interior del perno en U correspondiente;
2. Determine el tamaño de la rosca según la aplicación de la tubería y la capacidad de carga: seleccione M8 para cargas livianas, M10 para cargas estándar y M12 o mayor para cargas pesadas;
3. Medir el espesor de la placa de acero del soporte fijo y, teniendo en cuenta las tolerancias de montaje estándar, calcular la longitud total de los montantes correspondientes;
4. Determinar el material y el tratamiento de la superficie según el entorno operativo, distinguiendo entre condiciones interiores, exteriores, corrosivas y de alta temperatura;
5. Seleccione arandelas planas, arandelas elásticas y tuercas del mismo material para evitar la corrosión electroquímica causada por el contacto entre diferentes materiales y prolongar la vida útil.
